当前位置：1 概述
CD6便携式多参数测定仪（以下简称测定仪）是一种便携式矿用本质安全型多参数测量仪器。采用超声波原理四探头设计，可以精确测量巷道风速风向，与传统风速测量仪相比，具有全量程测量，高精度，启动速度低等优点，采用激光原理测量甲烷浓度，可实现高精度、高可靠性甲烷浓度检测，同时集成高精度的温湿度传感器、气压传感器，产品实现高度集成，体积小、便于携带。
1.1 产品特点
a) 测量参数多，包括甲烷、一氧化碳、氧气，风速、风向、温度、湿度、气压等多个参数；
b) 精度高，在量程范围内做到很高精度；
c) 体积小、功耗低；
d) 采用可充电锂离子电池供电，一次充电可工作10小时以上。
1.2 主要用途及适用范围
测定仪主要用于矿井巷道通风系统测量，可在矿井下有煤尘和瓦斯存在的危险场所使用，该测定仪可替代传统的低风速、中风速、高风速风表、及其他气体参数便携仪等多个仪表。

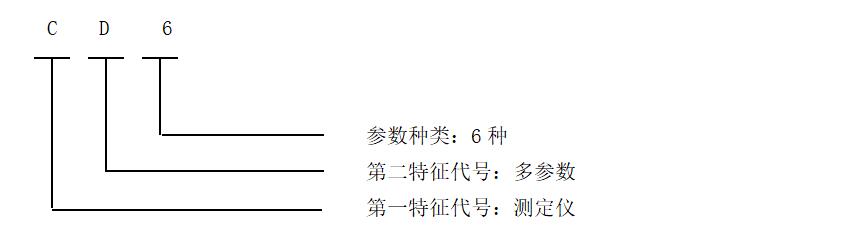

1.3 型号的组成及其代表的意义
1.4 环境条件
1.4.1 工作条件
1）环境大气压：（86～106）kPa；
2）环境温度：（0～40）℃；
3）相对湿度：≤98%（25℃时）；
4）具有甲烷混合物及煤尘爆炸危险的煤矿井下；
5）在无破坏金属绝缘的气体和蒸汽的环境。
1.4.2贮运条件
a) 高温: 60 ℃；
b) 相对湿度: ≤95 %；
c) 低温: -40℃；
d) 振动: ≤50 m/s2；
e) 冲击： ≤500m/s2。
1.5 防爆类型及防爆标志
防爆类型: 矿用本质安全型；
防爆标志: Exib I Mb。
2 照片与工作原理

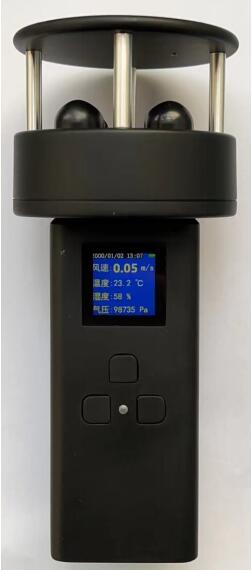

2.1 实物照片
2.2 工作原理
测定仪的是利用超声波的多普勒效应测量风速的。若超声波的传播方向与风向相同，它的速度会加快；反之，若超声波的传播方向若与风向相反，它的速度会变慢。因此，在固定的检测条件下，超声波在空气中传播的速度可以和风速相对应，通过计算即可得到精确的风速和风向；采用激光原理检测甲烷浓度，电化学原理检测一氧化碳、氧气浓度，MEMES传感器检测温湿度、气压。
3 技术特性
3.1主要技术指标
3.1.1 工作电压与工作电流
1）电源：2节GRD18650矿用锰酸锂电池并联；
2) 额定工作电压: 3.7V；
3) 工作电流: ≤200mA。
3.1.2测量范围
风速：（0.10～15.00）m/s；
甲烷：（0～10.0）%CH4
一氧化碳：（0～1000）ppm
氧气：（0～25%）%
温度：（0～80）℃
大气压：（80～120）kPa
3.1.3基本误差
测定仪基本误差如下：
风速：±0.2m/s
甲烷：±0.06（0～1），
真值的±6%（1～10）
一氧化碳：
±4（0～100），测量值的±5%（100～500），测量值的±6%（500～1000）
氧气：±3%FS
温度：±0.2℃
大气压：±2%FS
3.2 响应时间
甲烷：不大于25s
一氧化碳：不大于45s
氧气：不大于35s
温度：不大于10s
4 尺寸、重量
1）外形尺寸为（长×宽×高）：（200×80×80）mm；
2）整机重量：0.5 kg 。
